新研究：通用粘接剂开封后35°C储存超14天，粘接氧化锆强度下降超三成

图源：Post-opening storage temperature and its impact on zirconia bonding performance of a universal adhesive system

好的牙·讯｜2026年9月，发表于《The Journal of Prosthetic Dentistry》的一项体外实验（n=100）显示，通用粘接系统在开封后的储存温度对其氧化锆粘接性能存在统计学影响（文中报告差异达统计学显著性，P<.05）。

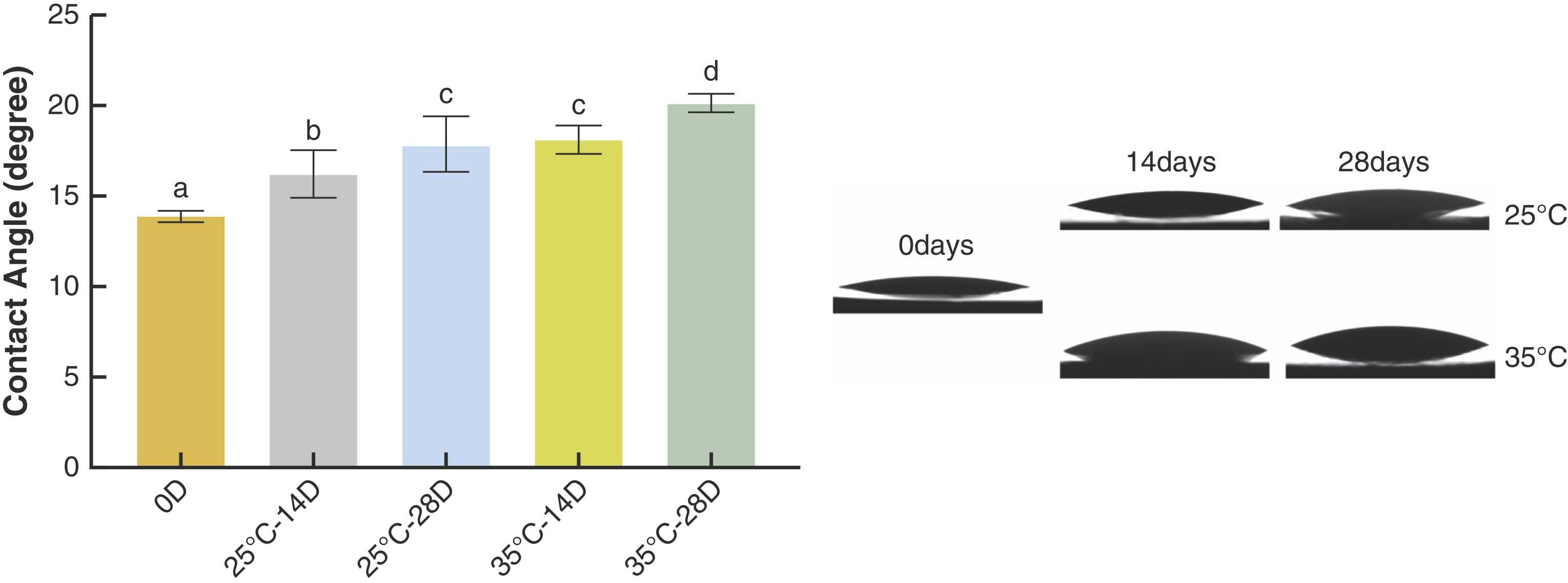

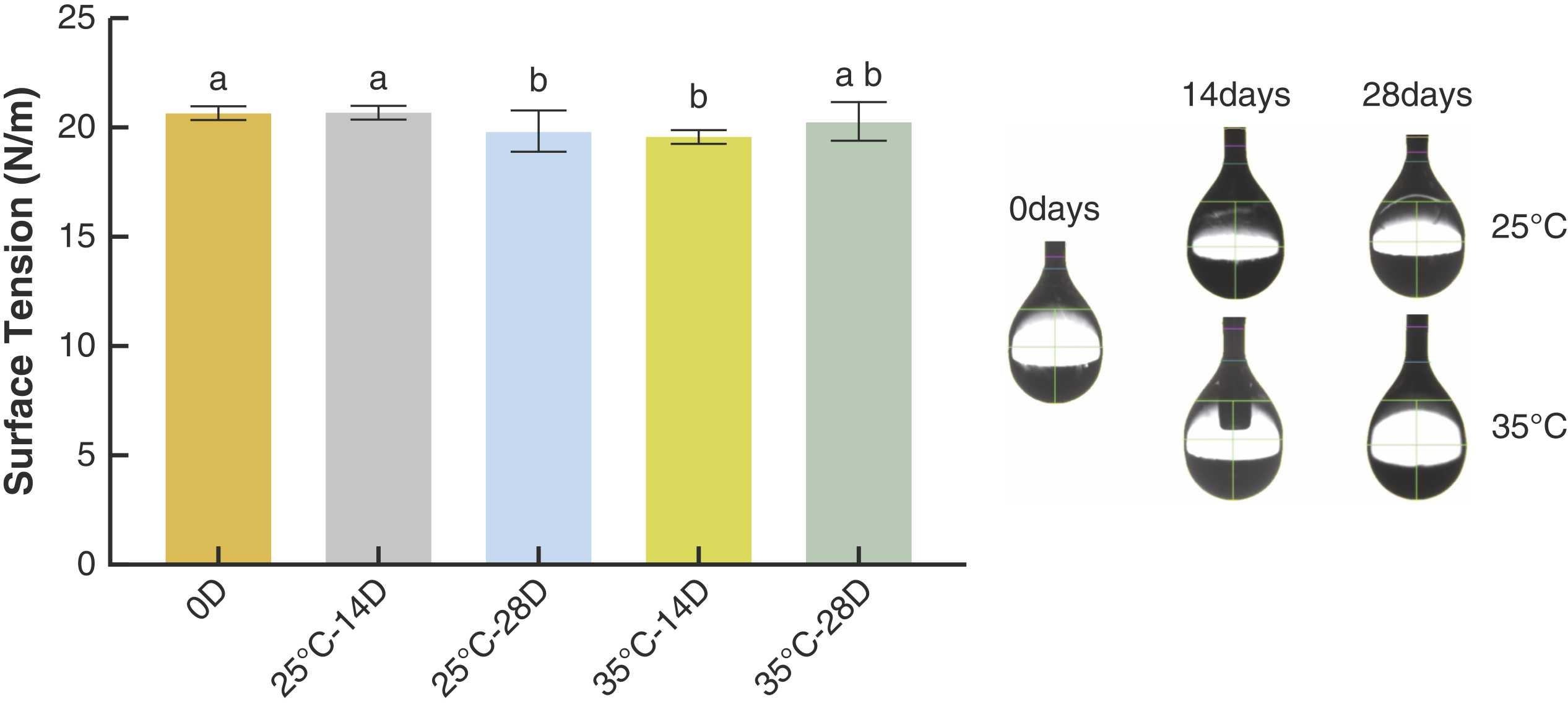

研究选取 3M/Solventum 旗下的 Scotchbond Universal Plus 作为单瓶通用粘接剂，配合 RelyX Universal 树脂水门汀，评估了在 25°C 与 35°C 环境下存放不同时长（0、14、28天）的体系表现。实验结果显示，虽然粘接剂的表面张力（19.41–22.81 N/m）在储存期间波动较小，但其在氧化锆表面的接触角随储存时间和温度升高明显增加，最高达 19.96°。

图源：Post-opening storage temperature and its impact on zirconia bonding performance of a universal adhesive system

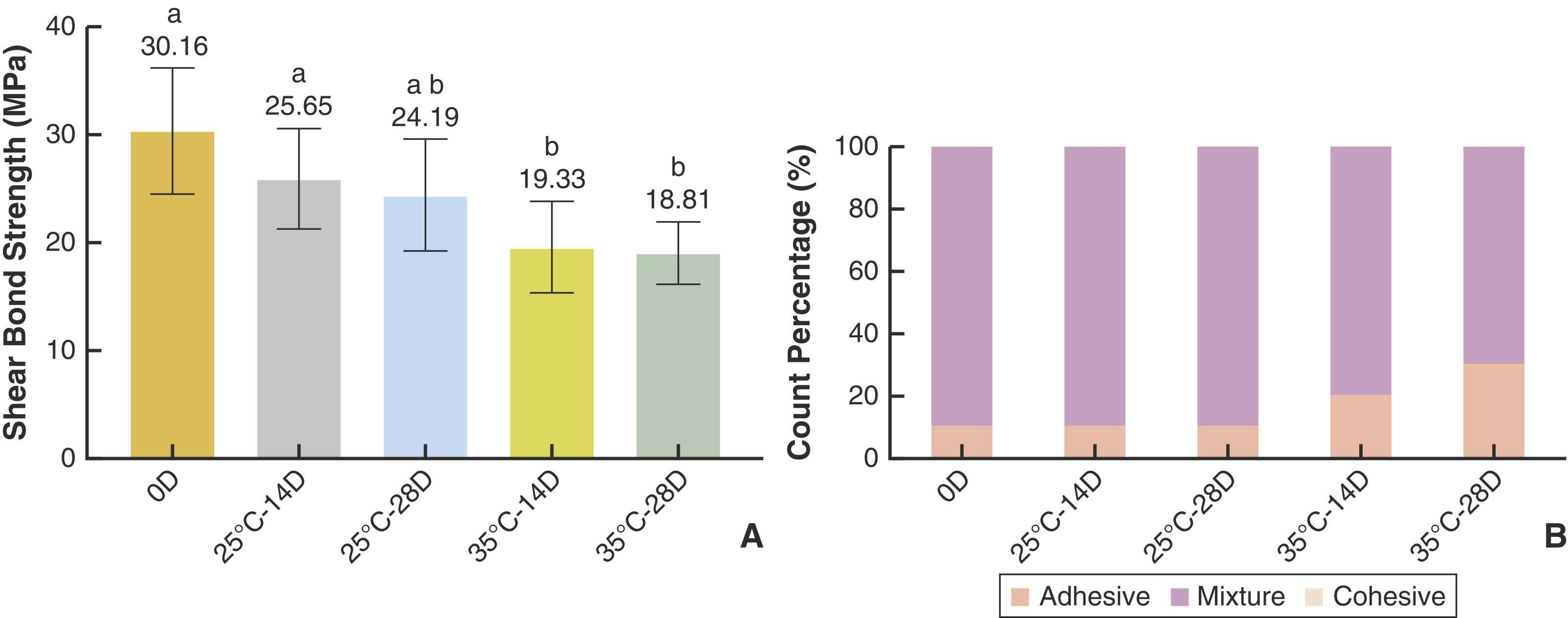

而相应的剪切粘接强度（SBS）随润湿性下降而降低。数据显示，立即使用组的 SBS 较高（约 30.16 MPa）；而在 35°C 环境下储存 28 天后，该指标为 18.81 MPa。统计分析表明，接触角与 SBS 呈中等负相关（r = -0.35, P = 0.013），提示润湿性变化可能是性能下降的机制之一。

失效模式观察显示，在 25°C 储存条件下，混合失效占主导（90%）；而在 35°C 高温组，粘接失效比例更高。

图源：Post-opening storage temperature and its impact on zirconia bonding performance of a universal adhesive system

研究人员指出，Scotchbond Universal Plus 粘接剂在开封后立即使用时获得的氧化锆剪切粘接强度更高；在约 25°C 的常温环境中储存 28 天，SBS 未见明显下降；而在 35°C 环境下储存 14 天或 28 天，SBS 下降且粘接失效比例更高。

此外，研究人员指出该研究还存在一定局限性：实验仅针对单一粘接系统进行短期（28天）观察，且未包含长期水存或热循环等老化协议，相关结论在外推至其他材料或长期临床表现时需谨慎，该结果尚需临床人体试验验证。
